FrĂ€ser-SchrankđŸ’« selber bauen🛠️.- -Mehr OrdnungđŸ§č und Übersicht🔼 ĂŒber die vorhanden FrĂ€serđŸ’«đŸ˜--.



Hallo👋


Heute will ich Euch mein Projekt

 "Der FrĂ€ser-Schrank"
"Aufbewahrung fĂŒr HolzfrĂ€serđŸȘ”đŸ’«"

vorstellen.


Da meine UrsprĂŒngliche🩖 Verpackung des FrĂ€ser-Set đŸ’«relativ schnell in den MĂŒll🚼 gewandert ist,
landeten die FrĂ€ser schnell in Schubladen.🙌


Soweit so schlecht😬, da ich keine TrennwandđŸ§± in den Schubladen habe kann es schon vorkommen das sich die FrĂ€serđŸ’« mit ihren Hartmetall-SchneidenđŸ”Ș  ich nenne es mal "BerĂŒhren".đŸ«ł





Auf Dauer⏲️ weniger schön😬, weshalb ich mich fĂŒr den BauđŸȘ” eines FrĂ€ser-SchrankđŸ’«entschlossen habe.

Das Material fĂŒr den Korpus besteht aus Ulme/RĂŒster🌳, welches ich schon vorab grob😁👍auf Dimension gebracht hatte.





Um die einzelnen Ecken zu verbinden, hatte ich mich fĂŒr eine Schwalbenschwanz-Verbindung🐩 entschlossen.😊



Nachdem ich alle Bretter đŸȘ”soweit mit der JapansĂ€ge (Dozuki) und einer magnetischenđŸ§Č FĂŒhrung soweit eingesĂ€gtđŸȘš hatte, kam der "Klassiker" die LaubsĂ€ge🍁đŸȘš zum Einsatz.

Zum AussĂ€genđŸȘš der ZwischenrĂ€ume im wegfallendem Material🚼đŸȘ” ideal, zumindest bei meiner BrettstĂ€rke von 14mm.📏



Somit geht das nachfolgende Ausstemmen🔹 relativ fix

von der Hand, natĂŒrlich ist das Ganze schon eine ÜbungssacheđŸ„” aber lasst Euch nicht entmutigen👍.

Meine erste Schwalbenschwanzverbindung🐩 die ich versucht hatte, war komplett falsch Angezeichnet🖊️ und von den Spaltmaßen .... ich sag mal "luftig" 🌬️😁.

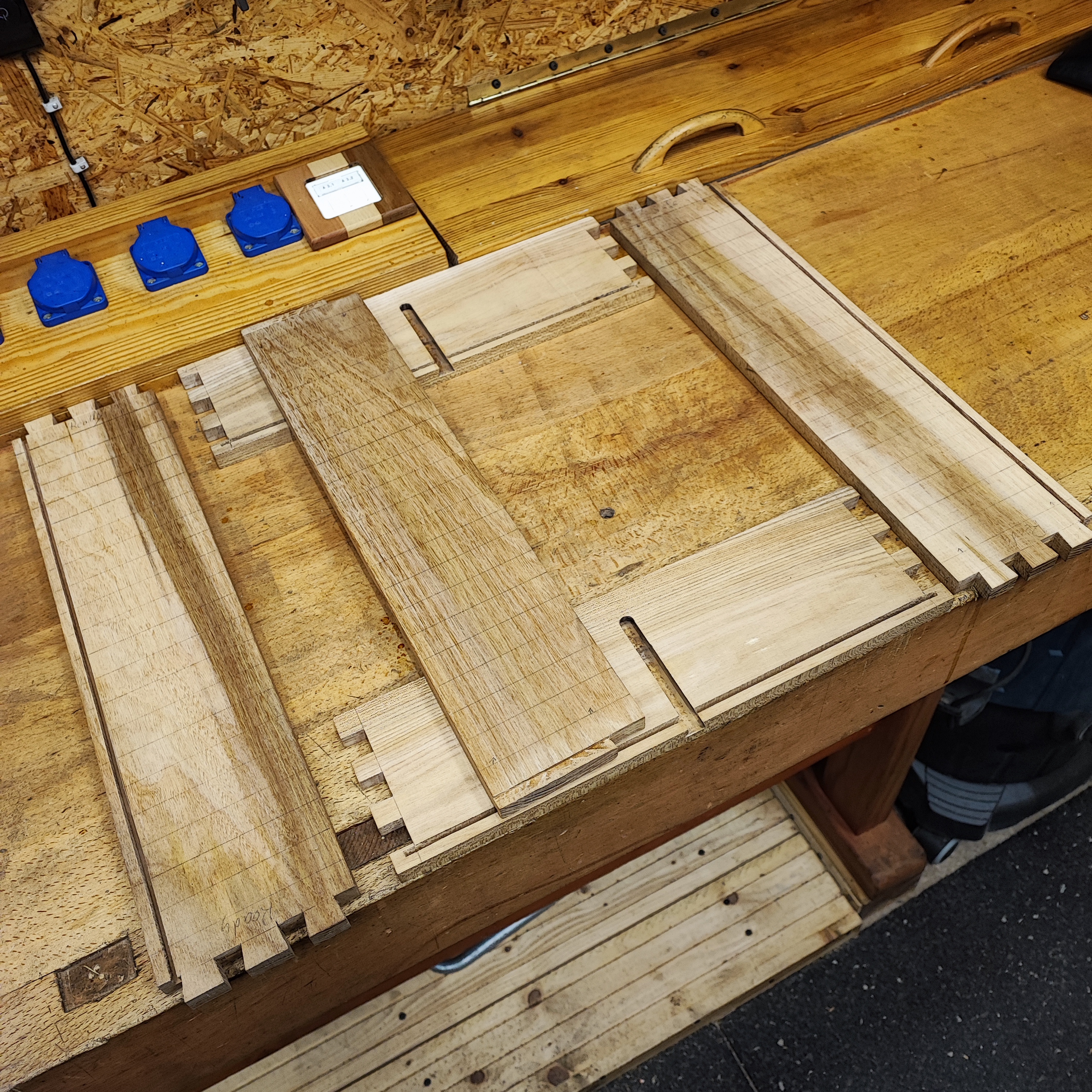

Damit man die Regalböden in der Höhe🏔️ seiner BedĂŒrfnisse💭 anpassen kann, habe ich mich dafĂŒr entschieden mittels Schiebeschlitten👐 und Vorrichtung🛠️ mehrere Nuten in die Seiten- und Trennwand einzusĂ€genđŸȘš.

Das ergibt dann eine Nut von 3mm📏 breite, und die Tiefe entsprach 3,5mm. 📏



Eine kurze Sortierung 👀ob auch alle FrĂ€ser đŸ’«einen Platz finden🔎....schaut gut aus😁.

Die Regalböden bestehen aus Apfel🍎-HolzđŸȘ”, wobei ich stirnseitig  Aluleisten 3mm📏 MaterialstĂ€rke als FĂŒhrungszapfen eingelassen habe.



Die Maserung kommt schön zur GeltungđŸ€©, nachdem ich es mit Holzfinish✨ mit Bienenwachs🐝
behandelt hatte.


Ein RegaltrĂ€ger ist noch frei😳, bei den NutfrĂ€sernđŸ’« wĂ€re aber prinzipiellđŸ€“ auch noch Platz⬅️➡️ fĂŒr eine Bohrung dazwischen😁.




FĂŒr weitere Details habe ich ein Projekt-Video🎬 veröffentlicht,


auf YouTube:
