Bosch POF 1400 ACE Wartung🛠️



Hallo👋

Heute will ich Euch mein Projekt

 "Wartung der Oberfräse Bosch

grün POF 1400 ACE"

vorstellen.

Da ich an meinem Frästisch💫 die Kugellager schon einmal
gewechselt🔂 habe, und dabei im Vorfeld wenig
Informationen 🔦zum Zerlegen 🛠️der Maschine fand
machte ich nun ein Video📹.

Da meine Handgeführte🙌 Bosch POF 1400 ACE💫
beim fräsen oft funken✨ in der oberen Gehäusehälfte
zu sehen👀 war, fing ich dann an die Maschine
Schritt für Schritt zu zerlegen🛠️.

Angefangen habe ich oben bei der Feinverstellung🤏 und
dem oberen Gehäusedeckel.

Danach ging es dann weiter zu den Kohlebürsten🪥 und den Haltern
mit Spiralfeder.

Wobei mir aufgefallen war das eine der Kohlebürsten

deutlich👀 mehr verschleiß🤏 hat.

Die eine Feder war deutlich schwächer von der Federkraft,
weshalb ich mir das mit dem Funkenflug✨ bei der Benutzung
schon irgendwie erklären kann.🤔

Danach ging es weiter mit der Zerlegung🛠️ um beispielhaft
 die Kugellager
zu tauschen für´s Video📹.

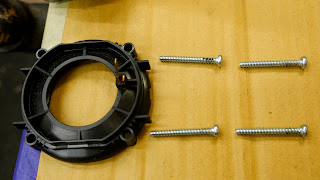

Unterhalb des Gehäuses befinden sich 4 Kreuzschlitzschrauben

 🪛PH2

sowie 2 weitere im vorderen Bereich um die obere
Gehäusehälfte zu entfernen.

Danach ging´s weiter mit der Entfernung von
Feinverstellung🤏 und Sicherungsscheibe an
der Säulenführung🙌.

Das obere Kugellager hat zwei Abdichtungen aus Metall
mit der Bezeichnung 608Z  XF

Das untere Kugellager hat zwei Abdichtungen aus NBR Kunststoff
mit der Bezeichnung 6002RS   YS

Somit war dann alles soweit zerlegt😁, außer das ich
die Lager nicht gewechselt habe da sie ja noch intakt
waren.🤓

Danach ging´s wieder an den Zusammenbau 🛠️der Oberfräse💫.
Wie heißt´s so schön "in umgekehrter Reihenfolge"😂🤣

Dabei habe ich dann die Kohlebürsten noch ersetzt.

Läuft wieder Einwandfrei🙌💫

Für weitere Details habe ich ein Projekt-Video🎬 veröffentlicht,

auf YouTube:
