Scheppach Anbaugerät Tischfräse💫 TFE 30



Hallo👋

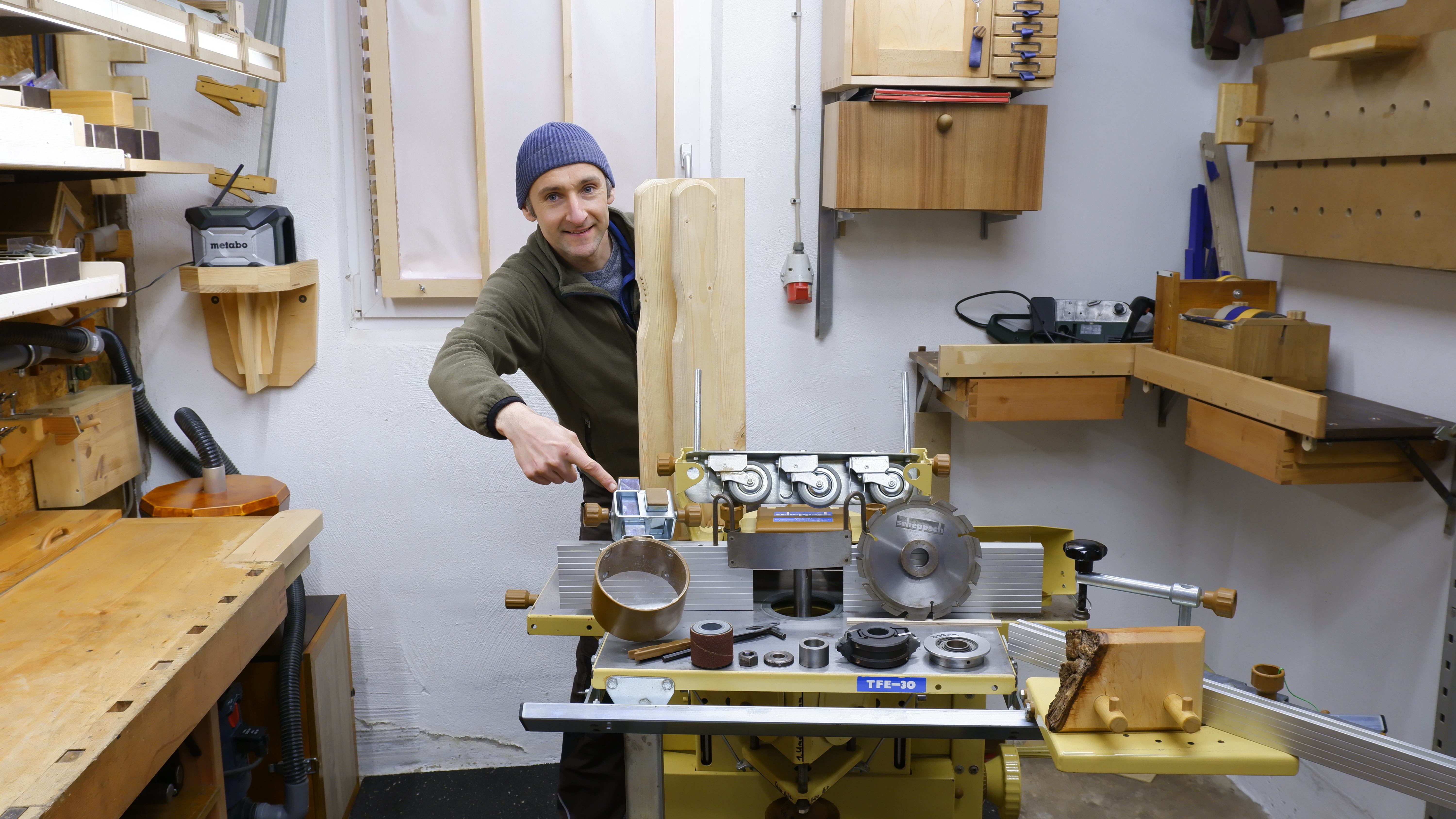

Heute will ich Euch meine

Tischfräse 💫als Anbauvorrichtung

von Scheppach Typ:
TFE 30

vorstellen.


Das Anbaugerät TFE 30💫 ist für den Abricht-
und Dickenhobel von Scheppach
(Typ HMC2600 /3200)


Scheppach TFE 30
Adapterplatte TFE 30

Mit einer Adapterplatte wird die Verbindung zum Hobel
realisiert.


Scheppach TFE 30
Flachriemen Antrieb


Ein Flachriemen💫 überträgt vom Nebenabtrieb über
den eingeschraubten Adapter die Kraft💪 über den
Flachriemen auf die Fräswelle.


Scheppach TFE 30
Höhenverstellung

Die Höhenverstellung🔃 erfolgt
mittels Handrad⛯, welches in der Mitte einen
Sterngriff hat zum blockieren📛.



Scheppach TFE 30
Fräsanschlag mit Andrückvorrichtung

Der Fräsanschlag kann Fräser bis max. 200mm
aufnehmen und die Anschläge sind in der
Tiefe feinjustierbar.


Scheppach TFE 30
Schiebeschlitten


Ein Schiebeschlitten mit Winkelanschlag 📐ist als Zubehör
für z.B. Schlitz und Zapfen Verbindungen
zu montieren.
Dabei gibt es feste Rastwinkel und verstellbar + und -
45°📐.



Scheppach TFE 30
Fräshaube

Die Fräshaube kommt bei Arbeiten
mit einem Anlauf-Kugellager💫 zum
Einsatz, und hat oberhalb
eine Sichtscheibe👀.



Scheppach TFE 30

Eine zusätzliche Absaughaube💭 kann
mit Schnapp-Verschlüssen seitlich
am Eck des Tisches befestigt
werden.


Für weitere Details habe ich ein Projekt-Video🎬 veröffentlicht,


auf YouTube:
