KopiersĂ€gen an der đŸ’«TischkreissĂ€ge. Vorrichtung🛠️ fĂŒr die TischkreissĂ€ge



Hallo👋


Heute will ich Euch mein Projekt

 "Vorrichtung zum Kopier- oder
BĂŒndigsĂ€gen"

vorstellen.


Um Bauteile🛑 an der TischkreissĂ€ge zu kopieren,

hatte ich mir eine Vorrichtung🛠️ fĂŒr die TischkreissĂ€geđŸ’« gebaut.




Die Vorrichtung besteht aus zwei Teilen, ein Teil wird mit zwei SterngriffmutternđŸ”©
an den Parellelanschlag befestigt.
Das FĂŒhrungsbrett wird dann mit zwei Bessey-Tischklemmen🗜️ an

diesen Ausleger befestigt.







Vorrichtung fĂŒr dir TischkreissĂ€ge

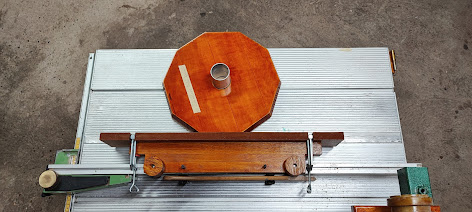

Was dann ungefĂ€hr so aussieht😁.

Die Höhe↕️ des FĂŒhrungsbrett kann von 0-40mm📏 in der Höhe
variabel geklemmt werden.


--Statt meinen Bessey-Tischlemmen🗜️ empfehle ich Einhand-Hebelzwingen

mit Rastfunktion, die ein ungewolltes lösen durch Vibrationen
der Maschine verhindern!!!--


Vorrichtung fĂŒr die TischkreissĂ€ge

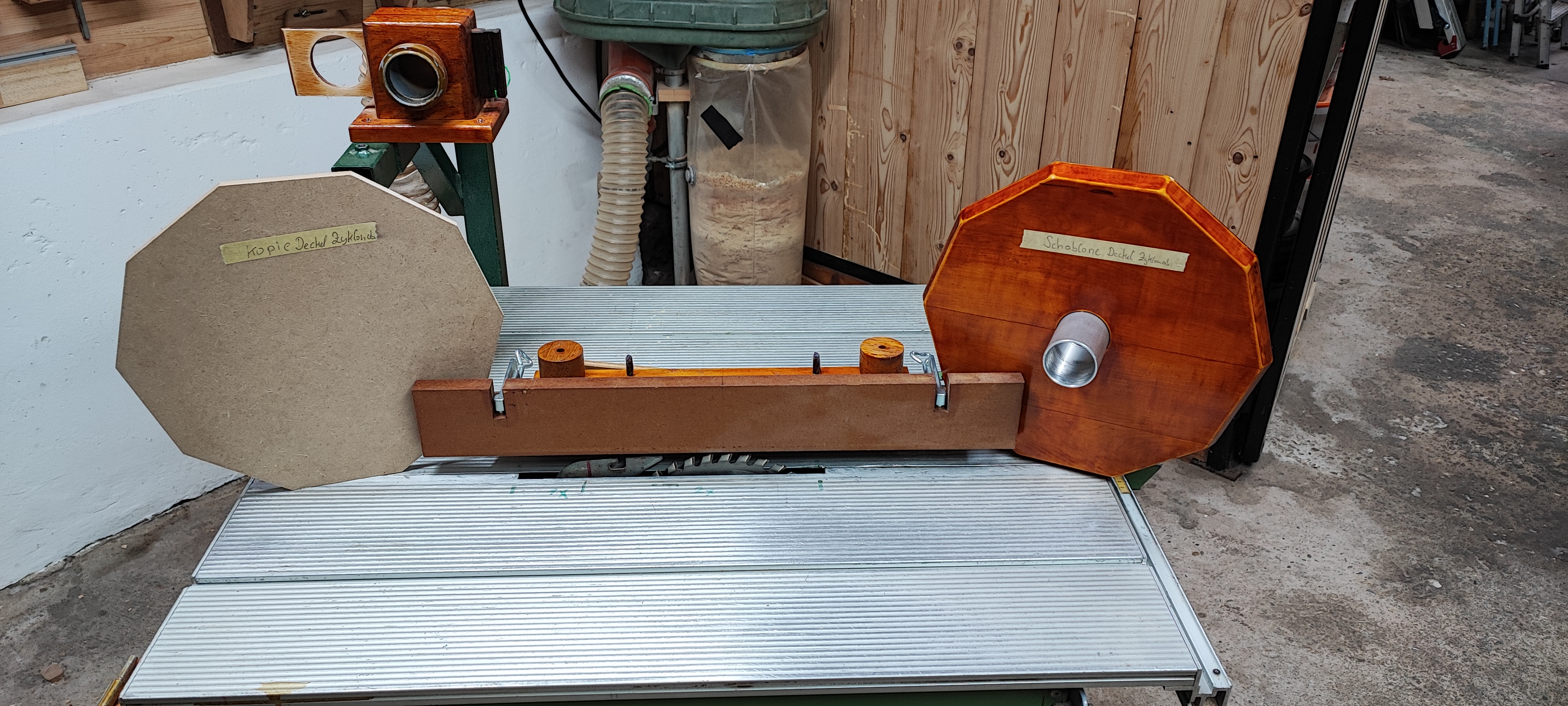

In einem Versuch👀 habe ich die Funktion der Winkelbrettes📐 oder
auch als "L-Anschlag" bekannt getestet🔎.
HierfĂŒr  hatte ich den Deckel meines Zyklonabscheider đŸ’«der aus Holz besteht
als zu Kopierendes WerkstĂŒck hergenommen.



Hier sieht man👀 das der Deckel des Zyklonabeider an dem
FĂŒhrungsbrett entlang fĂ€hrt↕️, wĂ€hrend unterhalb das SĂ€geblattđŸ’«
den Überstand des unterliegenden WerkstĂŒcks entfernt.


FĂŒr weitere Details habe ich ein Projekt-Video🎬 veröffentlicht,


auf YouTube:
