Upgrade😉 für den mobilen Frästisch💫 für die Hobelbank



Hallo👋

Heute will ich Euch mein Projekt

 "Upgrade💡

für den

mobilen Frästisch💫"

vorstellen.

Nach dem ich den Frästisch nun schon ein paar Jahre😶‍🌫️
in Benutzung hatte, dachte ich mir es wäre
mal an der Zeit⏰ einige Dinge zu verändern😉.

Ein wichtiges Zubehör, das ich damals auch schon hatte
ist der Fingerschutz / Sichtschutz um den Fräser💫 zu
verdecken📛.

Prinzipiell war die Funktion gegeben👍, aber das Anbringen der

Vorrichtung an den verschiebbaren 👈👉Anschlagbacken war

immer ziemlich fummelig🤷.

Deshalb wollte ich den Fingerschutz unabhängig von den
Anschlagbacken haben. Dafür musste ich mir eine
Art Plattform auf der Rückseite des Anschlages
bauen, auf dem dann der Ausleger verstellbar
gelagert ist🤓.

Dieser Ausleger besteht aus einem 15mm 📏quadratischen
Stahl das zwischen der Plattform und einem Deckel
mittels Sterngriffschrauben💫 geklemmt wird💪.

Nachdem der Ausleger soweit fertig war, habe ich mir
den Fingerschutz👋 umgebaut. Dafür habe ich das untere
Plexiglasteil wieder verwendet und zwei M8 Gewindestangen
eingeklebt💧.

Als Aufnahme der Gewindestangen kommt dann eine
Holzkantel🪵 zum Einsatz in der ich dann seitlich
je eine M6📏 Rampa-Muffe eingelassen habe.
Durch Sterngriffe💫 an den Außenseiten werden
die Gewindestangen dann nach innen Richtung
Holz gedrückt und so Arretiert.

Zwei Anschlagreiter🐎 wollte ich mir auch noch bauen😊,
da man ja ab und zu mal Fräslängen📏 definieren muss
beim Einsatzfräsen oder für Langlöcher.

Dann allmählich🔜 ging es dann zum eigentlichen Kernthema
des Ganzen Upgrades nämlich der Absaugung💨😅.
Es fehlte schon länger der untere Absaugpunkt bei der
(Unter-)Oberfräse.

Deshalb hab ich mir überlegt💭🙇 wie und wo ich den Absaugkanal
zur Fräse verlege. Dabei kam mir die linke Seite des
Frästisches praktischer vor💡, da ich so noch genügen Platz
rechts neben dem Frästisch auf der Hobelbank habe.

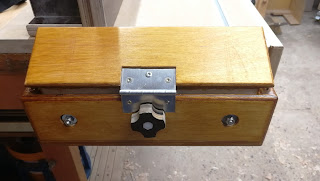

Die Kiste besteht aus Multiplex🌲 und wird mittels
M6 Gewindestangen🔩 mit dem Frästisch verbunden.
Oberhalb der Box ist ein Deckel mit einem Scharnier,
Zur Abdichtung des Deckels verwendete ich Moosgummi.

Im Inneren der Kist befindet sich links eine Holzleiste,
die man in der Höhe🔃 von außen über einen Sterngriff💫
 verstellen kann.

Dadurch bleibt der Deckel dann leicht geöffnet, sodass auch Späne💨
beim Nuten fräsen die nach vorne geschleudert werden aufgefangen
werden. "So der Plan"💭😏

Unterhalb des Frästisch verläuft dann ein DN 40📏 HT-Rohr ausgehend
von der äußeren Box über eine schwarzen Wasserschlauch💦 zu der
Absaughaube der Oberfräse💫.

Die Haube ist so hoch 👆gebaut das die volle Eintauchtiefe
trotzdem noch erreicht wird. Dabei geht das HT-Rohr knapp über die untere
Kappe der Oberfräse in welcher die Beleuchtung💡 und
Spindelarretierung🔧 ihren Platz
hat.

Die Absaughaube💨 hat als Grundplatte eine Plexiglas-
scheibe auf die ich dann das HT-Rohr als auch seitlich
das DN40 Rohr mit Heißkleber💧 verbunden habe.
Danach kam der "Dremel"💫 zum Einsatz um
den Kanal zu öffnen👀.

Für weitere Details habe ich ein Projekt-Video🎬 veröffentlicht,

auf YouTube:
